W praktyce czujnik halla to jeden z tych elementów, które robią dużo, choć same są małe i z zewnątrz wyglądają niepozornie. W tym tekście wyjaśniam, jak zamienia pole magnetyczne na sygnał elektryczny, czym różnią się wersje cyfrowe i analogowe oraz gdzie taki układ sprawdza się najlepiej. Dorzucam też rzeczy ważne przy wyborze i montażu, bo to właśnie one decydują, czy układ działa stabilnie, czy tylko „na stole”.
Najkrócej rzecz ujmując, chodzi o bezkontaktowe wykrywanie pola magnetycznego
- Sensor reaguje na pole magnetyczne, a nie po prostu na każdy metal.
- Najczęściej spotkasz wersje cyfrowe, analogowe i układy do pomiaru prądu.
- Największe znaczenie mają odległość od magnesu, jego biegunowość i temperatura pracy.
- To rozwiązanie dobrze sprawdza się w motoryzacji, automatyce, napędach i elektronice użytkowej.
- Większość problemów wynika z montażu, złego doboru albo zakłóceń, nie z samej technologii.
Jak działa czujnik Halla i co naprawdę mierzy
Na poziomie fizyki sprawa jest prosta: gdy przez półprzewodnik płynie prąd, a z boku działa pole magnetyczne, nośniki ładunku odchylają się i powstaje napięcie poprzeczne. To napięcie Halla jest bardzo małe, więc w obudowie sensora siedzi też wzmacniacz, komparator albo przetwornik, który zamienia słaby sygnał na użyteczny wynik. Właśnie dlatego taki układ może działać jak bezkontaktowy przełącznik, czujnik położenia albo element do pomiaru prądu.
Ja patrzę na to tak: sensor nie „widzi” wszystkiego, tylko reaguje na konkretny układ pola i odległość od źródła. W praktyce oznacza to trzy rzeczy, które łatwo przeoczyć: liczy się biegunowość magnesu, jego położenie względem aktywnej osi układu i szczelina montażowa, czyli air gap. Jeśli ktoś oczekuje, że taki element zadziała jak uniwersalny wykrywacz metalu, zwykle kończy się rozczarowaniem.
Warto też pamiętać, że w gotowych układach Halla sam element pomiarowy to dopiero początek. Producenci dołączają filtry, histerezę i zabezpieczenia, bo w realnym urządzeniu sygnał bywa zaszumiony, a pole magnetyczne nie jest idealnie stałe. To prowadzi naturalnie do pytania, jakie są dostępne odmiany i czym różnią się w praktyce.
Jakie są rodzaje wyjść i kiedy każdy z nich ma sens
Nie każdy hallotron zachowuje się tak samo. Dla użytkownika liczy się przede wszystkim to, czy układ ma dawać prosty sygnał włącz/wyłącz, czy raczej proporcjonalną informację o natężeniu pola albo położeniu magnesu.
| Typ | Jak reaguje | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| Cyfrowy switch | Przełącza stan po przekroczeniu progu pola | Czujniki drzwi, klapy, obrotów, prosty sygnał obecności magnesu | Nie pokaże „ile” pola jest, tylko że próg został przekroczony |
| Latch | Zmienia stan zależnie od biegunowości magnesu i zwykle zapamiętuje stan do pojawienia się przeciwnego pola | Enkodery, liczniki impulsów, układy, w których ważny jest kierunek pola | Wymaga poprawnej polaryzacji i nie nadaje się do każdego prostego testu z magnesem |

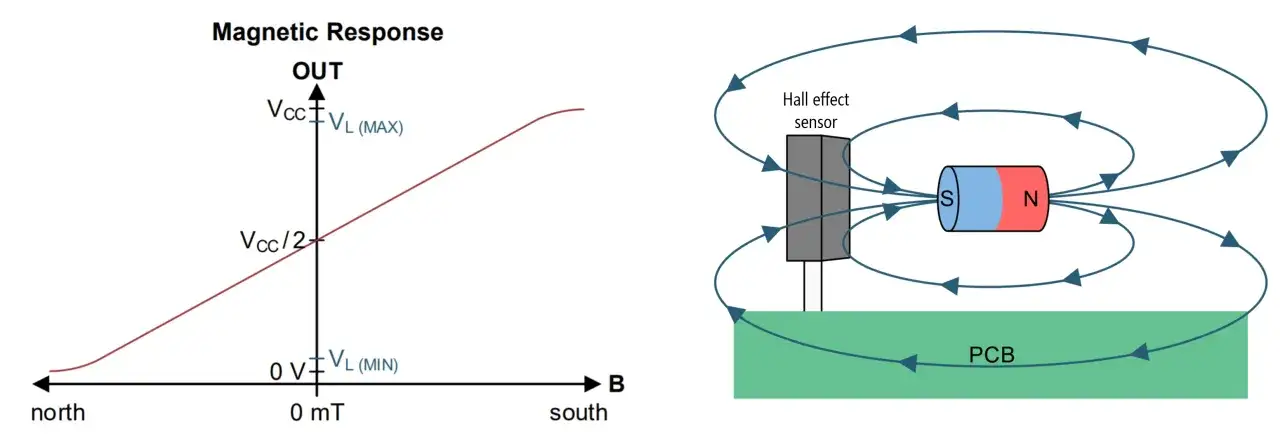

| Analogowy | Podaje sygnał proporcjonalny do siły pola | Pozycja elementu, kąt obrotu, precyzyjniejszy pomiar ruchu | Wymaga lepszej kalibracji i stabilniejszego montażu |
| Układ do pomiaru prądu | Odczytuje pole wytworzone przez przewodnik z prądem | Zasilacze, falowniki, BMS, ochrona obwodów | Dokładność zależy od geometrii przewodu i odporności na zakłócenia |
W praktyce najczęściej spotykam dwa scenariusze: prosty sygnał cyfrowy i wersję analogową do położenia. Wybór między nimi nie jest akademicki, bo od razu przesądza o tym, czy projekt będzie tani i prosty, czy bardziej wymagający, ale też dokładniejszy. Gdy znamy już różnice, łatwiej spojrzeć na realne zastosowania, a nie tylko na teorię.
Gdzie taki czujnik sprawdza się najlepiej
Najciekawsze jest to, że ten sam mechanizm trafia do bardzo różnych urządzeń. W jednym miejscu pilnuje zamknięcia klapy, w innym pomaga policzyć obroty silnika, a jeszcze gdzie indziej mierzy prąd bez wpinania się bezpośrednio w tor mocy.
- Motoryzacja - położenie wału, wałka rozrządu, pedałów, wybieraków i elementów bezpieczeństwa. Tu liczy się odporność na drgania, temperaturę i brud.

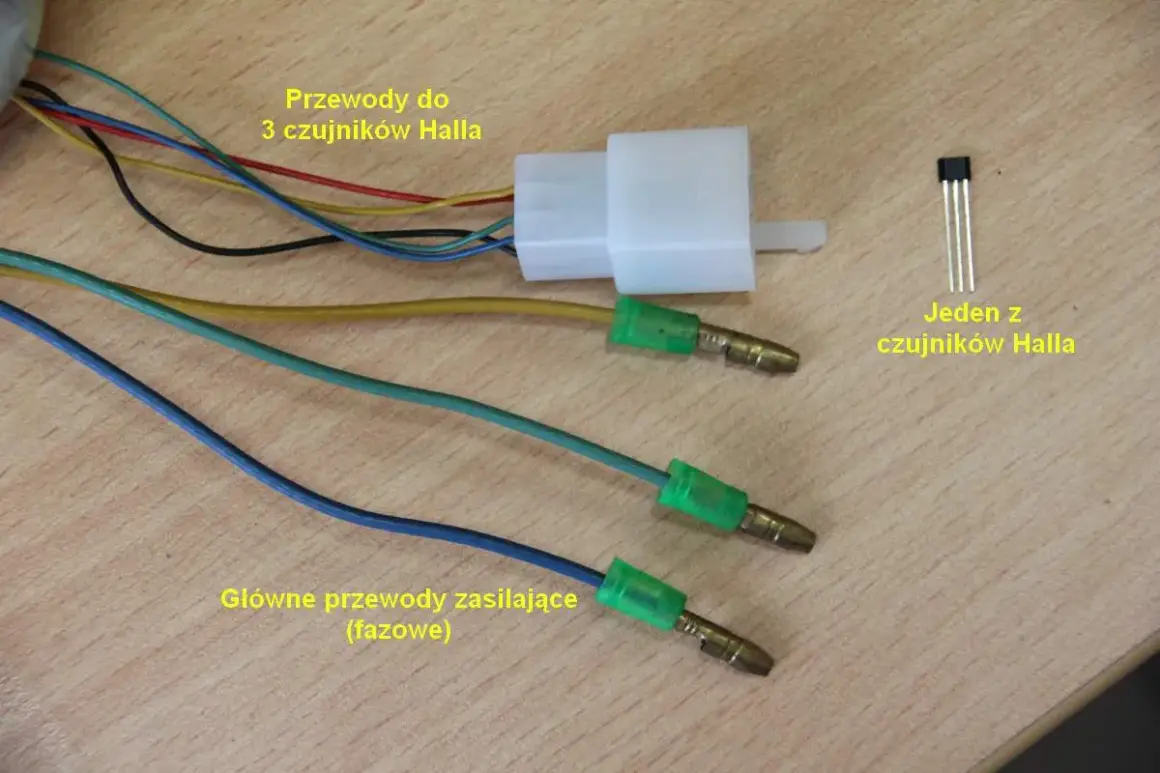

- E-bike i napędy BLDC - wykrywanie położenia wirnika i wspomaganie komutacji. To dobry przykład, bo bezkontaktowy pomiar dobrze znosi intensywną pracę i zużycie mechaniczne.
- Drzwi, klapy, obudowy - kontrola otwarcia i zamknięcia przy użyciu małego magnesu. Proste rozwiązanie, ale pod warunkiem, że odległość między elementami jest stała.
- Elektronika użytkowa - pokrętła, suwaki, klapki, czujniki zamknięcia w laptopach i akcesoriach. Tu atutem jest brak styków, które szybko się zużywają.
- Pomiar prądu - bezkontaktowy odczyt wartości w instalacjach, gdzie bezpieczeństwo i izolacja mają większe znaczenie niż absolutna prostota układu.
Właśnie w tych zastosowaniach widać największą przewagę tego rozwiązania: działa bez tarcia, nie wymaga mechanicznego docisku i zwykle dobrze znosi kurz oraz wilgoć. To jednak nie znaczy, że jest uniwersalne, bo dobór wersji ma ogromne znaczenie, a to już temat kolejnej sekcji.
Jak wybrać właściwy model do projektu albo naprawy
Jeśli dobieram taki układ do konkretnego urządzenia, nie patrzę tylko na nazwę na obudowie. Najważniejsze są parametry, które decydują o tym, czy sensor uruchomi się w odpowiednim momencie i czy będzie odporny na warunki pracy.
| Parametr | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Zasilanie | Zakres napięcia i zgodność z logiką układu | Za niskie lub za wysokie napięcie powoduje błędy, a czasem uszkodzenie |
| Rodzaj wyjścia | Open collector, push-pull, analog | Od tego zależy podłączenie do mikrokontrolera, PLC lub licznika |
| Próg zadziałania | Wartości włączenia i wyłączenia, histereza | Za mała histereza daje „drżenie” stanu, za duża opóźnia reakcję |
| Polaryzacja | Reakcja na biegun północny, południowy albo oba | To kluczowe przy latchach i prostych wyzwalaczach |
| Temperatura pracy | Zakres minimalny i maksymalny | W motoryzacji i na zewnątrz temperatura potrafi zmienić zachowanie całego układu |
| Obudowa i montaż | Rozstaw pinów, pozycja aktywnej osi, sposób mocowania | Nawet dobry sensor będzie działał źle, jeśli zostanie obrócony o niewłaściwy kąt |
Przy wymianie w gotowym urządzeniu zwracam szczególną uwagę na to, czy producent wymaga konkretnego typu wyjścia i jakiego magnesu użyto wcześniej. W praktyce wiele usterek nie wynika z samego sensora, tylko z wymiany „na podobny”, który ma inne progi albo inną orientację aktywnej osi. To właśnie na tym etapie najłatwiej popełnić kosztowny błąd, więc warto od razu sprawdzić diagnostykę i typowe pułapki.
Najczęstsze błędy przy montażu i diagnostyce
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że czujnik „powinien działać” bez dalszego strojenia. W rzeczywistości kilka milimetrów różnicy potrafi zmienić wszystko.
- Zbyt duża odległość od magnesu - układ nie osiąga progu zadziałania albo reaguje tylko czasami. To najprostszy błąd, a jednocześnie najczęstszy.
- Odwrócona biegunowość - szczególnie ważna w latchach i wersjach z określoną stroną aktywną. Sensor może wtedy zachowywać się „nielogicznie”, choć w rzeczywistości działa poprawnie.
- Zakładanie, że każdy metal wywoła reakcję - sam metal zwykle nie wystarczy, jeśli układ został zaprojektowany do pracy z magnesem. To częsty mit, zwłaszcza przy pierwszym uruchomieniu.
- Brak pull-upa albo zły poziom logiczny - dotyczy głównie wyjść otwartych kolektorem. Bez właściwego podciągnięcia sygnał wygląda na martwy.
- Zakłócenia elektromagnetyczne - długie przewody, silniki, przekaźniki i słabe ekranowanie potrafią wprowadzić fałszywe przełączenia.
- Ignorowanie histerezy - jeśli magnes „stoi na granicy”, stan wyjścia może szybko skakać. To nie awaria, tylko zły margines pracy.
Do diagnostyki zwykle wystarcza prosty zestaw: zasilanie pod kontrolą, znany magnes i multimetr albo oscyloskop. Najpierw sprawdzam, czy układ ma poprawne napięcie, potem testuję reakcję w kilku pozycjach magnesu, a dopiero na końcu szukam bardziej złożonych usterek. Taki porządek oszczędza czas, bo eliminuje błędy oczywiste, zanim zacznie się rozbierać cały układ. Gdy montaż jest poprawny, zostaje już ostatnia rzecz: stabilność w długim czasie.
Co sprawdzam, gdy układ ma działać długo i bezobsługowo
Jeśli coś ma pracować miesiącami albo latami bez serwisu, sam wybór sensora to dopiero początek. Ja zawsze patrzę na cztery rzeczy: temperaturę, tolerancję mechaniczną, warunki środowiskowe i margines magnetyczny.
- Temperatura - zarówno sam układ, jak i magnes zmieniają parametry wraz z ciepłem. W praktyce oznacza to, że ustawienie „na styk” może zimą działać inaczej niż latem.
- Drgania i luz montażowy - jeśli element przesuwa się o ułamek milimetra, próg zadziałania może być przekroczony za wcześnie albo za późno.
- Wilgoć, brud i korozja - sensor bezstykowy ma tu przewagę nad klasycznym stykiem mechanicznym, ale konektor, obudowa i sposób prowadzenia przewodów wciąż mają znaczenie.
- Odporność na zakłócenia - im bliżej silników, cewek i przewodów mocy, tym większa potrzeba porządnego prowadzenia masy i sensownego filtrowania sygnału.
- Margines na starzenie - sam układ zwykle starzeje się wolno, ale magnes, klej, podkładka albo mocowanie już niekoniecznie.
Jeżeli z góry zostawi się zapas na te zmienne, taki sensor potrafi być wyjątkowo przewidywalny i mało kłopotliwy. I właśnie dlatego w wielu urządzeniach zastępuje rozwiązania stykowe: nie dlatego, że jest „bardziej nowoczesny”, tylko dlatego, że w praktyce lepiej znosi ruch, brud i powtarzalną eksploatację. Gdy projekt wymaga prostego, bezkontaktowego wykrywania pola magnetycznego, to rozwiązanie nadal należy do najbardziej rozsądnych wyborów.
